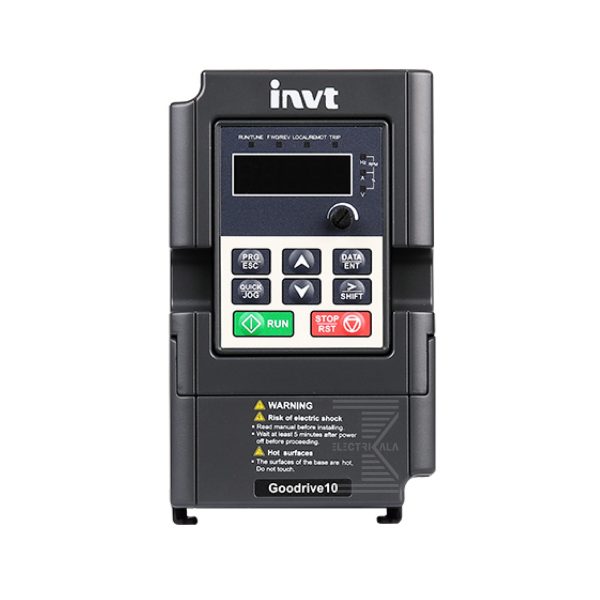

درایو اینوت مدل GD10

Name: درایو اینوت مدل GD10 - گروه فنی و مهندسی الکتریکالا
SKU: 2554-1-1-1-1-1-1-1-1
Availability: InStock

امتیاز:

 3/5

انتخاب توان

رنج ولتاژ ورودی

پاک کردن

دانلود کاتالوگ محصول

برای دانلود کلیک کنید.

تضمین اصالت کالا

الکتریکالا با بررسی دقیق محصولات و برندها سلامت دستگاه شما و اصالت آن ر تضمین می کند.

تضمین بهترین قیمت

قیمت مناسب، و تخفیف بر روی محصولات از مهم ترین ویژگی های خرید از الکتریکالا می باشد.

تحویل اکسپرس

بسته بندی و ارسال تمام محصولات به سراسر ایران در سریع ترین زمان ممکن

سوال بیشتری در رابطه با این محصول دارید؟

با کارشناسان ما در تماس باشید.

معرفی محصول

درایو اینوت مدل GD10 محصول شرکت اینوت (INVT) محصول کشور چین می‌باشد. درایو اینوت مدل GD10 در رنج توانی 0.2KW تا 2.2KW تولید می‌شود. همچنین این محصول به‌صورت سه فاز و تک فاز از توان 0.2KW تا 2.2KW کار می‌کند که آن را مناسب برای استفاده‌های عمومی می‌سازد.

اینورتر اینوت مدل GD10 حداکثر دمای محیطی که این دستگاه توانایی تحمل دارد، از منفی10 تا 40 درجه سانتی گراد می‌باشد.

کاربردهای صنعتی

این اینورتر برای کاربری های عمومی بسیار مناسب می‌باشد. درایو اینوت مدل GD10 با کاربری عمومی در بسیاری از صنایع مهم کشور مورد استفاده قرار می‌گیرند. این درایوها برای صنایع پیشرفته نظیر صنایع نفت و پتروشیمی، آب و فاضلاب، صنایع فولاد و نورد و فلزات، تولید سیم و کابل، صنعت سیمان، نیروگاه برق، صنایع لاستیک و پلاستیک و پلیمر، صنعت خودرو و… مورد استفاده قرار می‌گیرد.

تجهیزاتی که می توان از این مدل اینوت(INVT) استفاده کرد عبارتند از:

کمپرسور
نوارنقاله(کانوایر)
سانتریفیوژ
اره نواری

بیشتر >

ویژگی های درایو اینوت مدل GD10

فرکانس کریر: 1 ~ 15 kHz
واحد مقاومت ترمز: External
مد کنترل: SVPWM
نوع موتور: آسنکرون
درصد اضافه بار:
- - 150%of rated current: 1 minute
  - 180%of rated current: 10 seconds
  - 200%of rated current: 1 second
حفاظت ها
- - این دستگاه بیش از 10 مدل حفاظت را دارا می باشد:
  - جریان اضافی
  - ولتاژ اضافی
  - undervoltage
  - over-temperature
  - overload
  - و …
درجه حفاظت:
ارتباطات:RS-485
نوع کی پد: جدا شونده
مدت زمان گارانتی:18 ماه

مدل	توان دستگاه(kW)	جریان ورودی(A)	جریان خروجی(A)	ولتاژ ورودی	حداقل مقدار مقاومت ترمز (اهم)	مقدار مقاومت ترمز در 100٪ گشتاور (اهم)	طول(mm)	عرض(mm)	عمق(mm)
GD10-0R2G-S2-B	0.2	4.9	1.6	220(-15%) ~ 240(+10%) 1phase	42	722	145.5	85	134.2
GD10-0R4G-S2-B	0.4	6.5	2.5	220(-15%) ~ 240(+10%) 1phase	42	361	145.5	85	134.2
GD10-0R7G-S2-B	0.75	9.3	4.2	220(-15%) ~ 240(+10%) 1phase	42	192	145.5	85	134.2
GD10-1R5G-S2-B	1.5	15.7	7.5	220(-15%) ~ 240(+10%) 1phase	30	96	170.5	100	153.2
GD10-2R2G-S2-B	2.2	24	10	220(-15%) ~ 240(+10%) 1phase	21	65	170.5	100	153.2
GD10-0R2G-2-B	0.2	1.9	1.6	220(-15%) ~ 240(+10%) 3phase	42	722	145.5	85	134.2
GD10-0R4G-2-B	0.4	2.7	2.5	220(-15%) ~ 240(+10%) 3phase	42	361	145.5	85	134.2
GD10-0R7G-2-B	0.75	4.9	4.2	220(-15%) ~ 240(+10%) 3phase	42	192	145.5	85	134.2
GD10-1R5G-2-B	1.5	9	7.5	220(-15%) ~ 240(+10%) 3phase	30	96	170.5	100	153.2
GD10-2R2G-2-B	2.2	15	10	220(-15%) ~ 240(+10%) 3phase	21	65	170.5	100	153.2
GD10-0R7G-4-B	0.75	3.2	2.5	380(-15%) ~ 440(+10%) 3phase	100	653	170.5	100	153.2
GD10-1R5G-4-B	1.5	4.3	4.2	380(-15%) ~ 440(+10%) 3phase	100	326	170.5	100	153.2
GD10-2R2G-4-B	2.2	7.1	5.5	380(-15%) ~440(+10%) 3phase	54	222	170.5	100	153.2

مشخصات وروردی،خروجی درایو اینوت مدل GD10

ولتاژ ورودی: (در جدول وارد شده است)
ولتاژ خروجی: Equal to input voltage (error < 5%)
فرکانس ورودی: 47~63 Hz
فرکانس خروجی:
- - 50Hz~60Hz, fluctuation:±5%
  - max. output frequency 400Hz
ورودی آنالوگ:
- - AI1 : 0–10V , 0–20mA
خروجی آنالوگ:
- - GND
  - AO1 : 0 ~ 10V , 0 ~ 20mA
ورودی دیجیتال:
- - S1~5
خروجی دیجیتال:
- - Y1
خروجی رله:
- - ROA : کنتاکت باز
  - ROC : کنتاکت مشترک

مشخصات فنی

سطح حفاظت	IP00 و IP20
تحمیل بار اضافی	150% در 60 ثانیه
پورت سریال RS485	Built in
خروجی رله	یک خروجی رله
خروجی دیجیتال	یک خروجی دیجیتال OPEN COLLECTOR
خروجی آنالوگ	یک ورودی آنالوگ 0 تا 10V یا 0تا 20mA و یک خروجی انالوگ 0 تا 10V یا 0تا 20mA
ورودی دیجیتال	5 عدد با قابلیت برنامه ریزی
تنظیم سرعت	توسط ورودی آنالوگ ، توسط ولوم روی کی‌پد، توسط دکمه های up/down کی‌پد ،توسط ترمینال‌های دیجیتال، توسط شبکه مدباس
رنج فرکانسی	0-400 هرتز
روش های کنترلی	v/f
توابع کاربردی	Autotuning – PID – AVR – HIBERNATE – FDT
قابلیت های حفاظتی	LL/OH/OC/OV/UV
