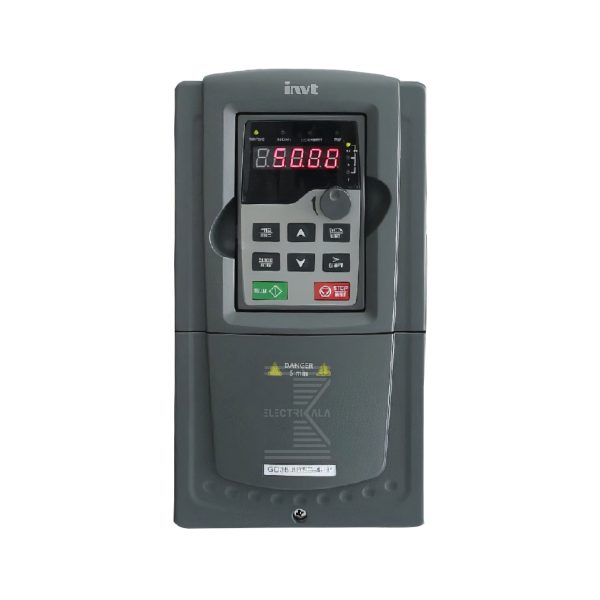

درایو اینوت مدل GD35

Name: درایو اینوت مدل GD35 - گروه فنی و مهندسی الکتریکالا
SKU: 2554-1-1-1-1-1-1-1-1-2
Availability: OutOfStock

امتیاز:

 3/5

انتخاب توان

رنج ولتاژ ورودی

دانلود کاتالوگ محصول

برای دانلود کلیک کنید.

تضمین اصالت کالا

الکتریکالا با بررسی دقیق محصولات و برندها سلامت دستگاه شما و اصالت آن ر تضمین می کند.

تضمین بهترین قیمت

قیمت مناسب، و تخفیف بر روی محصولات از مهم ترین ویژگی های خرید از الکتریکالا می باشد.

تحویل اکسپرس

بسته بندی و ارسال تمام محصولات به سراسر ایران در سریع ترین زمان ممکن

سوال بیشتری در رابطه با این محصول دارید؟

با کارشناسان ما در تماس باشید.

معرفی محصول

درایو اینوت مدل GD35 محصول شرکت اینوت (INVT) محصول کشور چین می‌باشد. درایو اینوت مدل GD35 در رنج توانی 1.5KW تا 630KW تولید می‌شود. همچنین این محصول به‌صورت 3 فاز از توان 1.5 تا 630Kw کار می‌کند. این درایو مناسب برای استفاده‌های سنگین می‌باشد.

اینورتر اینوت مدل GD35 حداکثر دمای محیطی که این دستگاه توانایی تحمل دارد، از منفی 10 تا 50 درجه سانتی گراد می‌باشد.

کاربردهای صنعتی

این اینورتر برای کاربری های سنگین بسیار مناسب می‌باشد. درایو اینوت مدل GD35 با کاربری سنگین در بسیاری از صنایع مهم کشور مورد استفاده قرار می‌گیرند. این درایوها برای صنایع پیشرفته نظیر صنایع نفت و پتروشیمی، صنایع فولاد و نورد و فلزات، تولید سیم و کابل، صنعت سیمان، نیروگاه برق، صنایع لاستیک و پلاستیک و پلیمر، صنعت خودرو و… مورد استفاده قرار می‌گیرد.

تجهیزاتی که می توان از این مدل اینوت(INVT) استفاده کرد عبارتند از:

آسانسور
جرثقیل
و …

بیشتر >

ویژگی های درایو اینوت مدل GD35

فرکانس کریر: 1 ~ 15 kHz
واحد مقاومت ترمز: در جدول ذکر شده است.
مد کنترل:
- - SVPWM
  - SVC
  - VC
نوع موتور:
- - آسنکرون
  - سنکرون مغناطیس دائم
درصد اضافه بار
- - 150% جریان نامی: 1 دقیقه
  - 180% جریان نامی: 10 ثانیه
  - 200% جریان نامی: 1 ثانیه
حفاظت ها
- دارای بیش از 30 نوع محافظت از جمله:
  - overcurrent
  - overvoltage
  - undervoltage
  - overheating
  - phase loss
  - overload
  - و …
درجه حفاظت:IP20
ارتباطات:RS-485
نوع کی پد: جدا شونده
مدت زمان گارانتی:18 ماه

مدل	توان دستگاه (kW)	جریان ورودی (A)	جریان خروجی (A)	ولتاژ ورودی	واحد مقاومت ترمز	حداقل مقدار مقاومت ترمز (اهم)	توان مقاومت ترمز در 100٪ گشتاور (کیلووات)	مقدار مقاومت ترمز در 100٪ گشتاور (اهم)	طول (mm)	عرض (mm)	عمق (mm)
GD35-1R5G-4-C1/D1/H1	1.5	5	3.7	AC 3PH 380 V (-15%) – 440 V (+10%) Rated voltage: 380 V	Built-in brake unit	170	2.3	326	193	126	174.5
GD35-2R2G-4-C1/D1/H1	2.2	5.8	5			130	3.3	222	193	126	174.5
GD35-004G-4-C1/D1/H1/H2/S1	4	13.5	9.5			80	6	122	263	146	181
GD35-5R5G-4-C1/D1/H1/H2/S1	5.5	19.5	14			60	7.5	89	263	146	181
GD35-7R5G-4-C1/D1/H1/H2/S1	7.5	25	18.5			47	11	65	331.5	170	216
GD35-011G-4-C1/D1/H1/H2/S1	11	32	25			31	17	44	331.5	170	216
GD35-015G-4-C1/D1/H1/H2/S1	15	40	32			23	20	32	342	230	216
GD35-018G-4-C1/D1/H1/H2/S1	18.5	47	38			19	30	27	342	230	216
GD35-022G-4-C1/D1/H1/H2/S1	22	56	45			17	30	22	407	255	245
GD35-030G-4-C1/D1/H1/H2/S1	30	70	60			17	50	17	407	255	245
GD35-037G-4-C1/D1/H1/S1	37	80	75		DBU100H-060-4	11.7	60	13	555	270	325
GD35-045G-4-C1/D1/H1/S1	45	94	92		DBU100H-110-4	6.4	70	10	555	270	325
GD35-055G-4-C1/D1/H1/S1	55	128	115			6.4	80	8	555	270	325
GD35-075G-4-C1/D1/H1/S1	75	160	150			6.4	110	6.5	680	325	365
GD35-090G-4-C1/D1/H1/S1	90	190	180		DBU100H-160-4	4.4	140	5.4	680	325	365
GD35-110G-4-C1/D1/H1/S1	110	225	215		DBU100H-160-4	4.4	17	4.5	680	325	365
GD35-132G-4-C1/D1/H1/S1	132	265	260		DBU100H-220-4	3.2	200	3.7	870	500	360
GD35-160G-4-C1/D1/H1/S1	160	310	305		DBU100H-320-4	2.2	240	3.1	870	500	360
GD35-185G-4-C1/D1/H1/S1	185	345	340			2.2	280	2.8	870	500	360
GD35-200G-4-C1/D1/H1/S1	200	385	380			2.2	300	2.5	870	500	360
GD35-220G-4-C1/D1/H1/S1	220	430	425		DBU100H-400-4	1.8	330	2.2	960	680	380
GD35-250G-4-C1/D1/H1/S1	250	460	480		DBU100H-400-4	1.8	380	2	960	680	380
GD35-280G-4-C1/D1/H1/S1	280	500	530		Two DBU100H-320-4	2.2*2	210*2	3.6*2	960	680	380
GD35-315G-4-C1/D1/H1/S1	315	580	600		Two DBU100H-320-4	2.2*2	240*2	3.6*2	960	680	380
GD35-022G-6-C1/D1/H1	22	35	27	AC 3PH 520 V (-15%) – 690 V (+10%) Rated voltage: 660 V	DBU100H-110-6	10	40	55	555	270	325
GD35-030G-6-C1/D1/H1	30	40	34			10	50	40.3	555	270	325
GD35-037G-6-C1/D1/H1	37	47	42			10	60	32.7	555	270	325
GD35-045G-6-C1/D1/H1	45	52	54			10	70	26.9	555	270	325
GD35-055G-6-C1/D1/H1	55	65	62			10	80	22	680	325	365
GD35-075G-6-C1/D1/H1	75	85	86			10	110	16.1	680	325	365
GD35-090G-6-C1/D1/H1	90	95	95			10	140	13.4	680	325	365
GD35-110G-6-C1/D1/H1	110	118	131			10	170	11	680	325	365
GD35-132G-6-C1/D1/H1	132	145	147		DBU100H-160-6	6.9	200	9.2	680	325	365
GD35-160G-6-C1/D1/H1	160	165	163		DBU100H-160-6	6.9	240	7.6	870	500	360
GD35-185G-6-C1/D1/H1	185	190	198		DBU100H-220-6	5	280	6.5	870	500	360
GD35-200G-6-C1/D1/H1	200	210	216			5	300	6.1	870	500	360
GD35-220G-6-C1/D1/H1	220	230	240			5	330	5.5	870	500	360
GD35-250G-6-C1/D1/H1	250	255	274		DBU100H-320-6	3.4	380	4.8	960	680	380
GD35-280G-6-C1/D1/H1	580	286	300			3.4	420	4.3	960	680	380
GD35-315G-6-C1/D1/H1	315	334	328			3.4	470	3.8	960	680	380
GD35-350G-6-C1/D1/H1	350	360	380			3.4	530	3.5	1410	750	380
GD35-400G-6-C1/D1/H1	400	411	426		DBU100H-400-6	2.8	600	3	1700	620	560
GD35-500G-6-C1/D1/H1	500	518	540		Two DBU100H-320-6	3.4*2	380*2	4.8*2	1700	620	560
GD35-560G-6-C1/D1/H1	560	578	600			3.4*2	420*2	4.3*2	1700	620	560
GD35-630G-6-C1/D1/H1	630	655	680			3.4*2	470*2	3.8*2	1700	620	560

مشخصات وروردی،خروجی درایو اینوت مدل GD35

ولتاژ ورودی: (در جدول وارد شده است)
ولتاژ خروجی:
- - 0~ولتاژ ورودی
فرکانس ورودی:
- - 47~63 Hz
فرکانس خروجی:
- - 0–400 Hz
ورودی آنالوگ:
- - AI~3
  - 10V
  - GND
خروجی آنالوگ:
- - AO1
  - AO2
  - GND
ورودی دیجیتال:
- - S1~8
  - HDI
  - 24V
  - COM
خروجی دیجیتال:
- - Y1
  - CME
  - HDO
خروجی رله:
- - RO1A
  - RO1B
  - RO1C
  - RO2A
  - RO2B
  - RO2C

مشخصات فنی

سطح حفاظت	IP20
تحمیل بار اضافی	150% جریان نامی برای 60 ثانیه // 180% جریان نامی برای 10 ثانیه // 200% جریان نامی برای 1 ثانیه
پورت سریال RS485
خروجی رله	RO1A ,RO1B ,RO1C ,RO2A ,RO2B ,RO2C
خروجی دیجیتال	Y1 ,CME ,HDO
خروجی آنالوگ	AO1 ,AO2 ,GND
ورودی دیجیتال	S1~8 ,HDI ,24V ,COM
تنظیم سرعت	توسط ورودی آنالوگ ، توسط دکمه های up/down کی‌پد ،توسط ترمینال‌های دیجیتال، توسط شبکه مدباس
رنج فرکانسی
روش های کنترلی	SVPWM, SVC ,VC
توابع کاربردی	-
قابلیت های حفاظتی	دارای بیش از 30 نوع پروتکل حفاظتی از جمله: overcurrent, overvoltage, undervoltage, overheating, phase loss and overload و ....
تجهیزات جانبی	-
