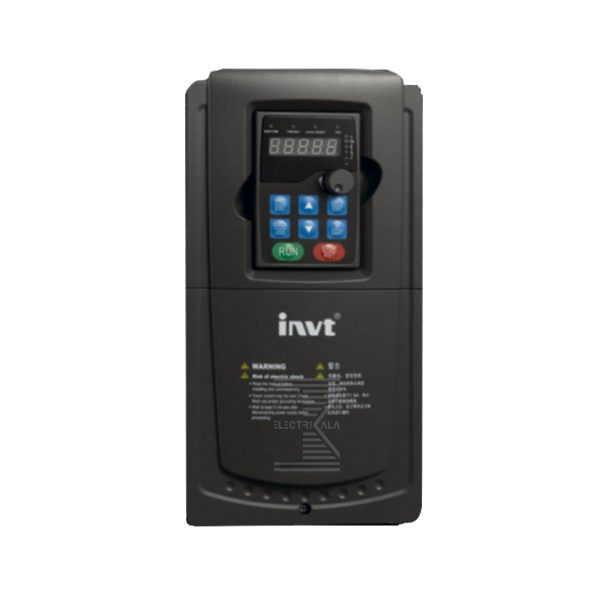

درایو اینوت مدل GD200

Name: درایو اینوت مدل GD200 - گروه فنی و مهندسی الکتریکالا
SKU: 2554-1-1-1-1-1-1-1-1-2-3-1
Availability: InStock

امتیاز:

 3/5

انتخاب توان

رنج ولتاژ ورودی

پاک کردن

دانلود کاتالوگ محصول

برای دانلود کلیک کنید.

تضمین اصالت کالا

الکتریکالا با بررسی دقیق محصولات و برندها سلامت دستگاه شما و اصالت آن ر تضمین می کند.

تضمین بهترین قیمت

قیمت مناسب، و تخفیف بر روی محصولات از مهم ترین ویژگی های خرید از الکتریکالا می باشد.

تحویل اکسپرس

بسته بندی و ارسال تمام محصولات به سراسر ایران در سریع ترین زمان ممکن

سوال بیشتری در رابطه با این محصول دارید؟

با کارشناسان ما در تماس باشید.

معرفی محصول

درایو اینوت مدل GD200 محصول شرکت اینوت (INVT) محصول کشور چین می‌باشد. درایو اینوت مدل GD200 در رنج توانی 0.75KW تا 500KW تولید می‌شود. همچنین این محصول به‌صورت 3 فاز در رنج توان ذکر شده عمل می کند که آن را مناسب برای استفاده‌های عمومی می‌سازد.

اینورتر اینوت مدل GD200 حداکثر دمای محیطی که این دستگاه توانایی تحمل دارد، از منفی 10 تا 50 درجه سانتی گراد می‌باشد.

کاربردهای صنعتی

این اینورتر برای کاربری های عمومی بسیار مناسب می‌باشد. درایو اینوت مدل GD200 با کاربری عمومی در بسیاری از صنایع مهم کشور مورد استفاده قرار می‌گیرند. این درایوها برای صنایع پیشرفته نظیر صنایع نفت و پتروشیمی، آب و فاضلاب، صنایع فولاد و نورد و فلزات، تولید سیم و کابل، صنعت سیمان، نیروگاه برق، صنایع لاستیک و پلاستیک و پلیمر، صنعت خودرو و… مورد استفاده قرار می‌گیرد.

تجهیزاتی که می توان از این مدل اینوت(INVT) استفاده کرد عبارتند از:

کمپرسور
نوارنقاله(کانوایر)
سانتریفیوژ
اره نواری

بیشتر >

ویژگی های درایو اینوت مدل GD200

فرکانس کریر:
- - 0.75 تا 11کیلووات: 8Khz
  - 15 تا 55 کیلووات: 4Khz
  - 75 تا 500 کیلووات: 2Khz

واحد مقاومت ترمز: External
مد کنترل:
- - SVPWM
  - SVC
نوع موتور: آسنکرون
درصد اضافه بار
- - 150%of rated current: 1 minute
  - 180%of rated current: 10 seconds
  - 200%of rated current: 1 second
حفاظت ها
- - دارای بیش از 30 نوع پروتکل حفاظت شامل:
  - overcurrent
  - overvoltage
  - undervoltage
  - overheating
  - phase loss
  - overload
  - و …
درجه حفاظت:IP20
ارتباطات:
- - RS485
  - RTU
نوع کی پد: جدا شونده
مدت زمان گارانتی:18 ماه

مدل	توان دستگاه(kW)	جریان ورودی(A)	جریان خروجی(A)	ولتاژ ورودی	حداقل مقدار مقاومت ترمز (اهم)	توان مقاومت ترمز در 100٪ گشتاور (وات)	مقدار مقاومت ترمز در 100٪ گشتاور (اهم)	طول(mm)	عرض(mm)	عمق(mm)
GD200A-0R7G-4	0.75	3.4	2.5	AC 3PH 380V(-15%)~ 440V(+10%)	240	1	563	174.5	126	186
GD200A-1R5G-4	1.5	5	3.7	AC 3PH 380V(-15%)~ 440V(+10%)	170	2.3	326	174.5	126	186
GD200A-2R2G-4	2.2	5.8	5	AC 3PH 380V(-15%)~ 440V(+10%)	130	3.3	222	174.5	126	186
GD200A-004G-4/5R5P-4	4	13.5	9.5	AC 3PH 380V(-15%)~ 440V(+10%)	80	6	122	181	146	256
GD200A-5R5G-4/7R5P-4	5.5	19.5	14	AC 3PH 380V(-15%)~ 440V(+10%)	60	7.5	89	181	146	256
GD200A-7R5G-4/011P-4	7.5	25	18.5	AC 3PH 380V(-15%)~ 440V(+10%)	47	11	65	216	170	320
GD200A-011G-4X/015P-4	11	32	25	AC 3PH 380V(-15%)~ 440V(+10%)	31	17	44	216	170	320
GD200A-015G-4/018P-4	15	40	32	AC 3PH 380V(-15%)~ 440V(+10%)	23	20	32	216	170	320
GD200A-018G-4/022P-4	18.5	47	38	AC 3PH 380V(-15%)~ 440V(+10%)	19	30	27	216	230	342
GD200A-022G-4/030P-4	22	56	45	AC 3PH 380V(-15%)~ 440V(+10%)	17	30	22	245	255	407
GD200A-030G-4/037P-4	30	70	60	AC 3PH 380V(-15%)~ 440V(+10%)	17	50	16	245	255	407
GD200A-037G-4/045P-4	37	80	75	AC 3PH 380V(-15%)~ 440V(+10%)	11.7	60	13	325	270	555
GD200A-045G-4/055P-4	45	94	92	AC 3PH 380V(-15%)~ 440V(+10%)	6.4	70	10	325	270	555
GD200A-055G-4/075P-4	55	128	115	AC 3PH 380V(-15%)~ 440V(+10%)	6.4	80	8	325	270	555
GD200A-075G-4/090P-4	75	160	150	AC 3PH 380V(-15%)~ 440V(+10%)	6.4	110	6.5	365	325	680
GD200A-090G-4/110P-4	90	190	180	AC 3PH 380V(-15%)~ 440V(+10%)	4.4	140	5.4	365	325	680
GD200A-110G-4/132P-4	110	225	215	AC 3PH 380V(-15%)~ 440V(+10%)	4.4	170	4.5	365	325	680
GD200A-132G-4/160P-4	132	265	260	AC 3PH 380V(-15%)~ 440V(+10%)	3.2	200	3.7	360	500	870
GD200A-160G-4/185P-4	160	310	305	AC 3PH 380V(-15%)~ 440V(+10%)	2.2	240	3.1	360	500	871
GD200A-185G-4/200P-4	185	345	340	AC 3PH 380V(-15%)~ 440V(+10%)	2.2	280	2.8	360	500	872
GD200A-200G-4/220P-4	200	385	380	AC 3PH 380V(-15%)~ 440V(+10%)	2.2	300	2.5	360	500	873
GD200A-220G-4/250P-4	220	430	425	AC 3PH 380V(-15%)~ 440V(+10%)	1.8	330	2.2	379.5	680	960
GD200A-250G-4/280P-4	250	485	480	AC 3PH 380V(-15%)~ 440V(+10%)	1.8	380	2	379.5	680	960
GD200A-280G-4/315P-4	280	545	530	AC 3PH 380V(-15%)~ 440V(+10%)	2.2*2	210*2	3.6*2	379.5	680	960
GD200A -315G/350P-4	315	610	600	AC 3PH 380V(-15%)~ 440V(+10%)	2.2*2	240*2	3.2*2	379.5	680	960
GD200A -350G/400P-4	350	625	650	AC 3PH 380V(-15%)~ 440V(+10%)	2.2*2	270*2	2.8*2	560	620	1700
GD200A -400G-4	400	715	720	AC 3PH 380V(-15%)~ 440V(+10%)	2.2*2	300*2	2.4*2	560	620	1700
GD200A -500G-4	500	890	860	AC 3PH 380V(-15%)~ 440V(+10%)	1.8*2	380*2	2*2	560	620	1700

مشخصات وروردی،خروجی درایو اینوت مدل GD200

ولتاژ ورودی: (در جدول وارد شده است)
ولتاژ خروجی: 0 ~ input voltage
فرکانس ورودی: 47~63 Hz
فرکانس خروجی:
- - 0 ~ 400 Hz

ورودی آنالوگ:
- - AI2 : 0 ~ 10V/0 ~ 20mA
  - AI3 : -10 ~ 10V
خروجی آنالوگ:
- - AO1 : 0 ~ 10V / 0 ~ 20mA
  - AO2 : 0 ~ 10V / 0 ~ 20mA
ورودی دیجیتال:
- - 8channels : S1 ~ 8
  - 1channel high-speed input
خروجی دیجیتال:
- - 1channel Y terminal open collector pole output
  - 1channel high-speed pulse output
خروجی رله:
- - 2channels programmable relay output
  - RO1A NO, RO1B NC, RO1C common terminal
  - RO2A NO, RO2B NC, RO2C common terminal

مشخصات فنی

سطح حفاظت	IP20
تحمیل بار اضافی	150% در 60 ثانیه
پورت سریال RS485	Built In
خروجی رله	2 رله خروجی قابل برنامه ریزی
خروجی دیجیتال	1 خروجی دیجیتال ترانزیستوری OPEN COLLECTOR یا پالس سرعت بالا
خروجی آنالوگ	دو ورودی آنالوگ (AI1 و AI2) ولتاژ 0-10V یا جریان 0-20mA و یک ورودی آنالوگ AI3 به صورت -10تا+10V ، دو خروجی آنالوگ 0-10V یا 0-20mA
ورودی دیجیتال	8 ورودی دیجیتال بصورت on/off و یک ورودی دیجیتال پالس سرعت بالا HD1
تنظیم سرعت	توسط ورودی آنالوگ ، توسط ولوم روی کی‌پد، توسط دکمه های up/down کی‌پد ،توسط ترمینال‌های دیجیتال، توسط شبکه مدباس
رنج فرکانسی	0-400 هرتز
روش های کنترلی	V/F
توابع کاربردی	Autotuning – PID – AVR
قابلیت های حفاظتی	OC/OV / OUT(IGBT FAULT) / UV / OL / SPI / SPO
