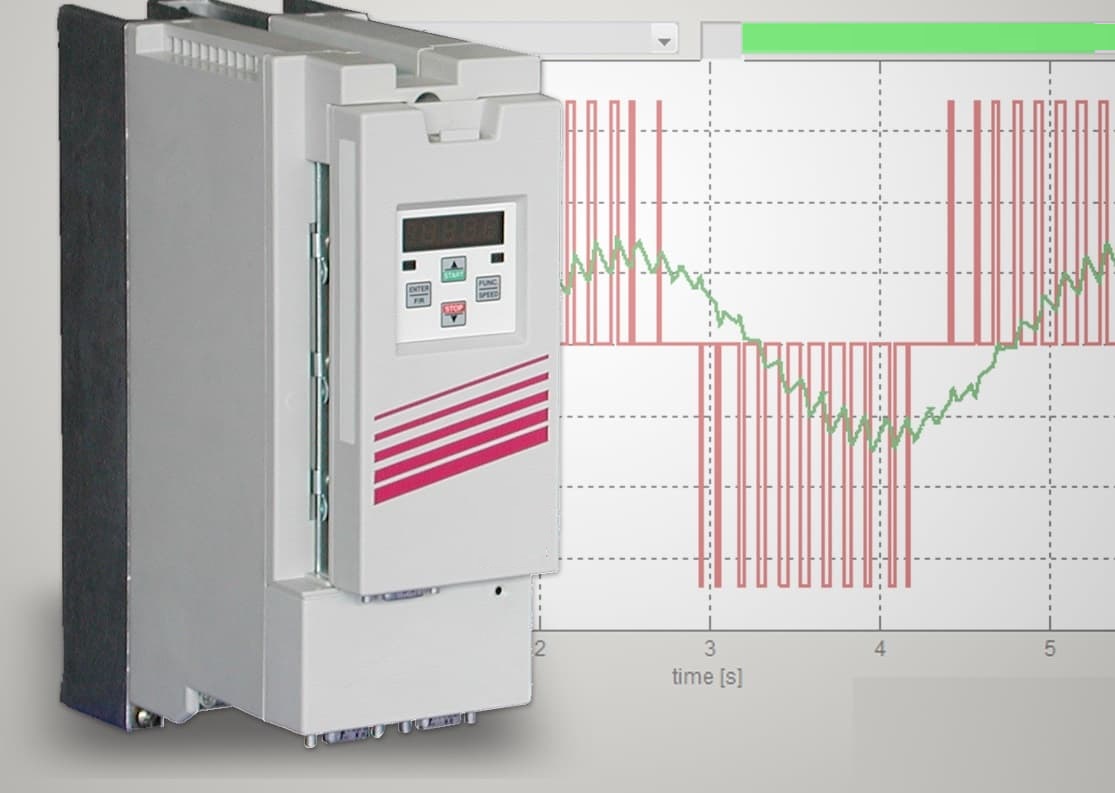

نویز در اینورتر

نویز چیست؟

به طور کلی نویز به هر نوسان و تغییر غیرعادی که بر روی سیگنال‌ها ظاهر می‌شود، اطلاق می‌گردد. هر کمیتی می‌تواند نویز بگیرد. در مدارهای الکتریکی ولتاژ و جریان کمیت‌های نویزپذیری هستند. این نویز ناشی از تغیرات گرمایی و تاثیر آنها بر روی حامل‌های الکترونیکی است. در ناحیه رادیو و مایکروویو ما با نویزهای الکترومغناطیسی سر و کار داریم. ولی نویز می‌تواند به صورت غیرعمدی سبب تغییر در کمیت‌های دیگر نیز گردد. بررسی نویز به جهت بالا بردن کیفیت سیگنال اندازه‌گیری شده اهمیت دارد چون برخلاف تصور افراد، کیفیت سیگنال به مقدار انرژی سیگنال بستگی نداشته و در اصل به نسبت سیگنال به نویز بستگی دارد. در نتیجه باید برای بهبود کیفیت سیگنال، به کاهش نویز بپردازیم.

  • در الکترونیک، فیلتر به عنوان یک عنصر القایی برای مسدود کردن جریان با فرکانس AC در هنگام عبور جریان DC در یک مدار الکتریکی مورد استفاده قرار می‌گیرد.
  • چوک از یک سیم پیچ عایق که بر روی یک هسته مغناطیسی پیچیده شده، تشکیل می‌شود.
  • برخی از انواع فیلتر دارای یک هسته دایره‌ای شکل از جنس اکسید آهن می‌باشد.
  • مقاومت ظاهری فیلتر همراه با فرکانس افزایش می‌یابد.
  • هنگام پایین بودن مقاومت، هر دو فرکانس AC و DC از آن عبور کرده ضمن آنکه عبور فرکانس AC را نیز محدود می‌کنند.
  • در حقیقت فیلتر هنگامی استفاده می‌شود که نیاز به تجزیه سیگنال فرکانس‌ بالا یا فرکانس پایین برای از بین بردن نویز باشد.

فیلتر اینورتر

فیلتر ورودی

  • از فیلتر ورودی جهت کاهش هارمونیک‌های جریانی که در ورودی اینورتر توسط یکسوکننده تولید شده، استفاده می‌گردد.
  • از مزایای استفاده از فیلتر ورودی، کاهش هارمونیک‌های بالا و بهبود اعوجاج در خطوط برق و از بین بردن موج‌های پالس در ورودی اینورتر و حفاظت از ورودی اینورتر را می‌توان نام برد.
  • در فیلتر ولتاژ به صورت نرمال 2 الی 4 درصد افت خواهد کرد.
  • اگر افت ولتاژ بیش از حد باشد، باعث کاهش گشتاور خروجی می‌گردد.

فیلتر ورودی

فیلتر DC

  • برای از بین بردن هارمونیک در بانک‌های خازنی جهت جلوگیری از رزونانس و ترکیدگی خازن‌ها از فیلترDC استفاده می‌شود.
  • امروزه سازندگان معتبر، برخی درایوهای خود را به صورت استاندارد و در کارخانه به چوک DC مجهز می‌کنند.
  • البته چوک DC اینورتر مانند چوک ورودی نمی‌تواند ورودی اینورتر را در برابر نوسانات احتمالی ولتاژ شبکه حفاظت کند.
  • اما از آنجا که وجود نوسانات و ريپل ولتاژ و جريان در شبکه‌هاي DC باعث عملکرد نادرست سيستم‌هاي تغذيه می‌شود.
  • کاهش ريپل ولتاژ و جريان در شبکه‌هاي DC از اهميت بالايي برخوردار است.

فیلتر DC

فیلتر خروجی
  • فیلترهای سینوسی فیلترهای پایین گذری هستند که در خروجی اینورتر با خنثی کردن مولفه فرکانس سوئیچینگ درایو، جهت صاف شدن شکل موج خروجی اینورتر استفاده شده و آن را سینوسی می‌کنند.
  • این کار باعث کاهش فشار بار بر سیم پیچ موتور می‌شود.
  • همچنین کاهش جریان گردابی در موتور و کاهش پارازیت صوتی موتور می‌شود.
  • با سینوسی شدن خروجی نویز در اینورتر، می‌توان طول کابل موتور را زیاد کرد.
  • البته به علت وجود جریان نشتی، طول کابل را نمی‌توان خیلی هم زیاد در نظر گرفت.
    فیلتر سینوسی از انتقال نویزهای پالسی اینورتر به موتورهای موجود در شبکه برق، جلوگیری می‌کند.
  • این نویزها سبب ایجاد نوسانات شدید در شبکه برق می‌گردد.
  • از این رو با حذف آن‌ها تلفات جریان‌های گردابی در موتور به حداقل رسیده، خرابی موتور کم شده و طول عمر موتور افزایش می‌یابد.
  • همچنین ولتاژ سینوسی، تلفات حرارتی ایجاد شده از پسماند مغناطیسی در موتور را کاهش می‌دهد.
  • سبب افزایش طول عمر عایق‌کاری سیم پیچ و در نتیجه افزایش طول عمر موتور می‌گردد.
  • این امر هزینه‌های سرویس و نگهداری را تا حد زیادی کاهش می‌دهد.

فیلتر خروجی نویز در اینورتر
