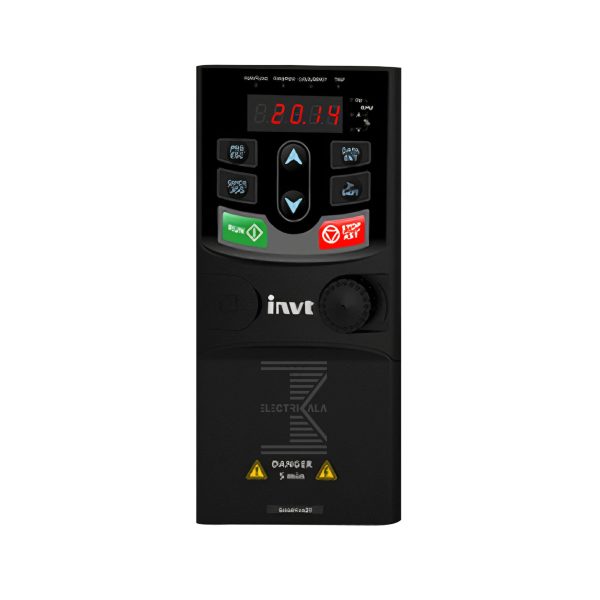

درایو اینوت مدل GD20

Name: درایو اینوت مدل GD20 - گروه فنی و مهندسی الکتریکالا
SKU: 2554-1-1-1-1-1-1-1-1-1
Availability: OutOfStock

امتیاز:

 3/5

توان

پاک کردن

دانلود کاتالوگ محصول

برای دانلود کلیک کنید.

تضمین اصالت کالا

الکتریکالا با بررسی دقیق محصولات و برندها سلامت دستگاه شما و اصالت آن ر تضمین می کند.

تضمین بهترین قیمت

قیمت مناسب، و تخفیف بر روی محصولات از مهم ترین ویژگی های خرید از الکتریکالا می باشد.

تحویل اکسپرس

بسته بندی و ارسال تمام محصولات به سراسر ایران در سریع ترین زمان ممکن

سوال بیشتری در رابطه با این محصول دارید؟

با کارشناسان ما در تماس باشید.

معرفی محصول

درایو اینوت مدل GD20 محصول شرکت اینوت (INVT) محصول کشور چین می‌باشد. درایو اینوت مدل GD20 در رنج توانی 0.4KW تا 110KW تولید می‌شود. همچنین این محصول به‌صورت تک فاز از توان 0.4KW تا 2.2KW و بصورت 3 فاز از توان 0.4 تا 100Kw کار می‌کند که آن را مناسب برای استفاده‌های عمومی می‌سازد.

اینورتر اینوت مدل GD20 حداکثر دمای محیطی که این دستگاه توانایی تحمل دارد، از منفی 10 تا 50 درجه سانتی گراد می‌باشد.

کاربردهای صنعتی

این اینورتر برای کاربری های عمومی بسیار مناسب می‌باشد. درایو اینوت مدل GD20 با کاربری عمومی در بسیاری از صنایع مهم کشور مورد استفاده قرار می‌گیرند. این درایوها برای صنایع پیشرفته نظیر صنایع نفت و پتروشیمی، آب و فاضلاب، صنایع فولاد و نورد و فلزات، تولید سیم و کابل، صنعت سیمان، نیروگاه برق، صنایع لاستیک و پلاستیک و پلیمر، صنعت خودرو و… مورد استفاده قرار می‌گیرد.

تجهیزاتی که می توان از این مدل اینوت(INVT) استفاده کرد عبارتند از:

کمپرسور
نوارنقاله(کانوایر)
سانتریفیوژ
اره نواری

بیشتر >

ویژگی های درایو اینوت مدل GD20

فرکانس کریر: 1 ~ 15 kHz
واحد مقاومت ترمز: External
مد کنترل:
- - SVPWM
  - SVC
نوع موتور: آسنکرون
درصد اضافه بار
- - 150%of rated current: 1 minute
  - 180%of rated current: 10 seconds
  - 200%of rated current: 1 second
حفاظت ها
- - overcurrent
  - overvoltage
  - undervoltage
  - overheating
  - phase loss
  - overload
  - و …
درجه حفاظت:IP20
ارتباطات:RS-485
نوع کی پد: جدا شونده
مدت زمان گارانتی:18 ماه

مدل	توان دستگاه(kW)	جریان ورودی(A)	جریان خروجی(A)	ولتاژ ورودی	حداقل مقدار مقاومت ترمز (اهم)	توان مقاومت ترمز در 100٪ گشتاور (وات)	مقدار مقاومت ترمز در 100٪ گشتاور (اهم)	طول(mm)	عرض(mm)	عمق(mm)
G20-0R4G-S2	0.4	6.5	2.5	1PH 220V(-15% )~ 240V(+10%)	42	0.6	361	123.5	80	160
G20-0R7G-S2	0.75	9.3	4.2	1PH 220V(-15% )~ 240V(+10%)	42	1.1	192	123.5	80	160
G20-1R5G-S2	1.5	15.7	7.5	1PH 220V(-15% )~ 240V(+10%)	30	2.3	96	140.5	80	185
G20-2R2G-S2	2.2	24	10	1PH 220V(-15% )~ 240V(+10%)	21	3.3	65	140.5	80	185
G20-0R4G-2	0.4	3.7	2.5	3PH 220V(-15% )~ 240V(+10%)	131	0.6	361	140.5	80	185
G20-0R7G-2	0.75	5	4.2	3PH 220V(-15% )~ 240V(+10%)	93	1.1	192	140.5	80	185
G20-1R5G-2	1.5	7.7	7.5	3PH 220V(-15% )~ 240V(+10%)	44	2.3	96	167	146	256
G20-2R2G-2	2.2	11	10	3PH 220V(-15% )~ 240V(+10%)	44	3.3	65	167	146	256
G20-004G-2	4	17	16	3PH 220V(-15% )~ 240V(+10%)	33	6	36	167	146	256
G20-5R5G-2	5.5	21	20	3PH 220V(-15% )~ 240V(+10%)	25	7.5	26	196.3	170	320
G20-7R5G-2	7.5	31	30	3PH 220V(-15% )~ 240V(+10%)	13	11.3	19	196.3	170	320
G20-0R7G-4	0.75	3.4	2.5	380(-15%) ~ 440(+10%) 3phase	240	1.1	653	140.5	80	185
G20-1R5G-4	1.5	5	4.2	380(-15%) ~440(+10%) 3phase	170	2.3	326	140.5	80	185
G20-2R2G-4	2.2	5.8	5.5	3PH 380V(-15%) ~ 440V(+10%)	130	3.3	222	140.5	80	185
G20-004G-4	4	13.5	9.5	3PH 380V(-15%) ~ 440V(+10%)	80	6	122	167	146	256
G20-5R5G-4	5.5	19.5	14	3PH 380V(-15%) ~ 440V(+10%)	60	7.5	89.1	167	146	256
G20-7R5G-4	7.5	25	18.5	3PH 380V(-15%) ~ 440V(+10%)	47	11.3	65.3	196.3	170	320
G20-011G-4	11	32	25	3PH 380V(-15%) ~ 440V(+10%)	31	16.5	44.5	196.3	170	320
G20-015G-4	15	40	32	3PH 380V(-15%) ~ 440V(+10%)	23	22.5	32	196.3	170	320
G20-018G-4	18.5	47	38	3PH 380V(-15%) ~ 440V(+10%)	19	30	27	184.3	200	340.6
G20-022G-4	22	51	45	3PH 380V(-15%) ~ 440V(+10%)	17	30	22	184.3	200	340.6
G20-030G-4	30	70	60	3PH 380V(-15%) ~ 440V(+10%)	17	50	17	202	250	400
G20-037G-4	37	80	75	3PH 380V(-15%) ~ 440V(+10%)	11.7	60	13	202	250	400
G20-045G-4	45	98	92	3PH 380V(-15%) ~ 440V(+10%)	8	70	10	238	282	560
G20-055G-4	55	128	115	3PH 380V(-15%) ~ 440V(+10%)	8	81	8	238	282	560
G20-075G-4	75	139	150	3PH 380V(-15%) ~ 440V(+10%)	6.4	110	6.5	238	282	560
G20-090G-4	90	168	180	3PH 380V(-15%) ~ 440V(+10%)	4.4	140	5.4	329.2	338	554
G20-110G-4	110	201	215	3PH 380V(-15%) ~ 440V(+10%)	4.4	170	4.5	329.2	338	554

مشخصات وروردی،خروجی درایو اینوت مدل GD20

ولتاژ ورودی: (در جدول وارد شده است)
ولتاژ خروجی: Equal to input voltage (error < 5%)
فرکانس ورودی: 47~63 Hz
فرکانس خروجی:
- - 50Hz~60Hz, fluctuation:±5%
  - max. output frequency 400Hz
ورودی آنالوگ:
- - AI1 : 0–10V , 0–20mA
خروجی آنالوگ:
- - GND
  - AO1 : 0 ~ 10V , 0 ~ 20mA
ورودی دیجیتال:
- - S1~5
خروجی دیجیتال:
- - Y1
خروجی رله:
- - ROA : کنتاکت باز
  - ROC : کنتاکت مشترک

مشخصات فنی

سطح حفاظت	IP20
تحمیل بار اضافی	150% جریان نامی برای 60 ثانیه // 180% جریان نامی برای 10ثانیه // 200% جریان نامی برای 1 ثانیه
پورت سریال RS485
خروجی رله	RO1A کنتاکت باز رله ,RO1B کنتاکت بسته رله ,RO1C کنتاکت مشترک رله // RO2A : کنتاکت باز رله ,RO2B : کنتاکت بسته رله ,RO2C : کنتاکت مشترک رله
خروجی دیجیتال	Y1 : 50mA / 30V
خروجی آنالوگ	GND , AO1 : 0 ~ 10V , AO2 : 0 ~ 20mA
ورودی دیجیتال	S1 ~ 4
تنظیم سرعت	ورودی آنالوگ:0-20mA ، AI1 / AI2 (AI3/AI4 Option) / کی پد: توسط دکمه های up/down
رنج فرکانسی
روش های کنترلی	SVPWM, SVC
توابع کاربردی
قابلیت های حفاظتی	Provide comprehensive fault protection functions: overcurrent, overvoltage, undervoltage, overheating, phase loss and overload, etc.
تجهیزات جانبی

سوالات متداول

چگونه دستگاه خود را پیگیری کنیم؟

در کادر بالا کد رهگیری پیامک شده بعد از تحویل کالا به شرکت را در کادر بالا وارد نمایید و ..

پیگیری دستگاه تعمیری به صورت تلفنی امکان پذیر است؟

با توجه به حجم بالای دستگاه های تعمیری در صورت پیگیری به صورت آنلاین خیلی سریع از وضعیت دستگاه خود مطلع می شوید اما در صورت نیاز با شماره های درج شده در سایت جهت پیگیری تماس بگیرید در غیر این صورت همکاران ما با شما تماس می گیرند.

حداکثر زمان تعمیر دستگاه چقدر است؟

این زمان به دو بخش تقسیم میشود تا 24 ساعت بعد از تحویل کالا به کارگاه در جریان وضعیت دستگاه قرار می گیرید.

این وضعیت شامل دستگاه های با ایراد جزئی است که همان روز تحویل می شوند. نوع دیگر این ایرادات ایراد سوئیچنگ است که اعلام زمان دقیق در این دستگاه ها امکان پذیر نیست اما بسته به برند و کیلیووات دستگاه یک زمان حدودی مشخص می شود.

دسته بندی گروه ایرادات پاور است که در حدود سه روز زمان تعمیر در نظر گرفته می شود.

کد رهگیری تعمیر اینورتر چند رقمی است؟

این کد 7 رقمی است.
